氮封设计方案
方案一：压力控制设计方案（LPEC）
    一、基本原理
        在储罐上设置氮封系统，维持罐内气相空间压力在1.2KPa左右，当气相空间压力高于1.4KPa时，氮封阀关闭，停止氮气供应；当气相空间压力低于0.8KPa时，氮封阀开启，开始补充氮气，
    保证储罐在正常运行过程中不吸进空气，防止形成爆炸性气体。
        储罐氮封系统使用的氮气纯度不宜低于99.96%，氮气压力宜为0.5~0.6MPa。
    二、工艺方案
    以轻质油内浮顶储罐组成的罐组为例，设计方案如下：
    1.内浮顶储罐改造
    1）封堵储罐罐壁（顶）的通气口。
    2）核算罐顶呼吸阀是否满足设置氮封后的需求。呼吸阀的数量及规格按照《石油化工储运系统罐区设计规范》SH/T 3007-2007确定（见表一）。呼吸量除满足储罐的大、小呼吸外，还应考虑
    氮封阀不能关闭时的进气量等因素。
    3）在储罐罐顶增加氮气接入口和引压口。为确保压力取值的准确性，两开口之间的距离不宜小于1m。
    4）量油孔应加导向管，确保量油作业时不影响氮封压力。
    5）储罐罐顶增加紧急泄压人孔接口。
    2.工艺流程
    1）在每台储罐上设置先导式氮封阀组和限流孔板旁路，正常情况下使用氮封阀组维持罐内气相空间压力在1.2KPa左右，当气相空间压力高于1.4KPa时，氮封阀关闭，停止氮气供应；当气相空
    间压力低于0.8KPa时，氮封阀开启，开始补充氮气；当氮封阀需要检修或故障时，使用限流孔板旁路给储罐内补充氮气，压力高于1.5KPa时，通过带阻火器的呼吸阀外排（短时间连续补充
    氮气）。
    2）当氮封阀事故失灵不能及时关闭，造成罐内压力超过1.5Kpa时，通过带阻火器的呼吸阀外排；当氮封阀事故失灵不能及时开启时，造成罐内压力降低至-0.3Kpa时，通过带阻火器呼吸阀向
    罐内补充空气，确保罐内压力不低于储罐的设计压力低限（-0.5Kpa）。
    3）为确保设置氮封储罐事故工况下的安全排放，应在储罐上设置紧急泄放阀，紧急泄放阀定压不应高于储罐的设计压力上限（2.0Kpa）。
    4）当需要使用限流孔板旁路补充氮气时，流量宜等于油品出罐流量，氮气管道的管径为DN50，氮气的操作压力为0.5MPa。
    5）若在相同油品储罐之间设置有气相联通管道，每台储罐出口均应设置阻火器，以防止事故扩大。
    6）阻火器应选用安全性能满足要求的产品，且阻力降不应大于0.3KPa。


                          呼吸阀选用表

         储罐公称容量（m3）   呼吸阀数量×公称直径（mm）
             1000                    1×200
             2000                    2×150
             3000                    2×200
             4000                    2×200
             5000                    2×250
            10000                    2×300
            20000                    3×300
            30000                    4×300
            50000                    4×300





方案二：氧含量控制设计方案（SEI）

    一、基本原理
        在储罐上设置氮封系统，维持罐内气相空间氧气浓度不大于5%，消除爆炸条件。
    二、工艺方案
    以轻质油内浮顶储罐组成的罐组为例，设计方案如下：
    1.内浮顶储罐改造
    1）在储罐罐顶透光孔法兰盖处增加开口，用于安装氧气浓度检测器。
    2）封堵储罐罐壁的通气口，同时在罐顶增加呼吸阀接口。呼吸阀的数量及规格按照（SH/T 3007-2007）《石油化工储运系统罐区设计规范》确定。
    3）在储罐罐顶增加氮气接入口。
    4）在储罐罐顶增加气相联通管接口。
    2.工艺流程
    1）在储罐内安装氧气检测器，实时监测储罐内气相空间氧气浓度，同时将高浓度报警与氮气管道控制阀门联锁。当氧气浓度达到高浓度值时报警，联锁打开氮气阀门，向储罐内补充氮气，
    直至检测指标达到设定要求时联锁关闭氮气阀门。补充氮气的流量控制使用限流孔板，流量宜控制在Q=Q1-Q2（Q1－油品出罐流量，Q2－气相连通罐中与油品出罐同时进行的油品进罐流量），
    且Q不应小于100m3/h，氮气管道的管径为DN50，氮气的操作压力为0.5Mpa。
    氧气浓度监测信号引入控制室，控制室设氧气浓度超标报警仪。
    2）同一种油品的多个储罐在生产运行过程中，储罐区域收油作业和付油作业经常同时进行。为节省氮气用量，建议在同种油品储罐之间设置气相联通管道，可以实现多个运行过程中的储罐
    进气量和排气量的部分平衡，减少氮气用量和作业时的油气排放量。联通管道的管径为DN150，气体的流通能力为500m3/h。

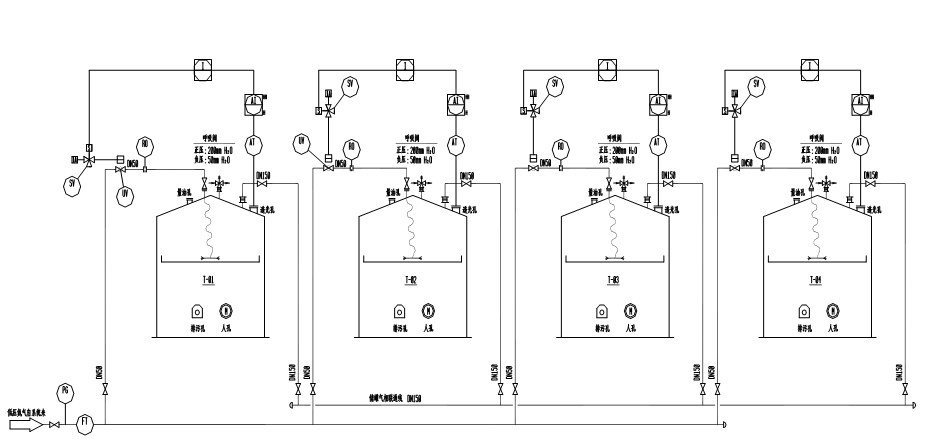

    管道及仪表流程图见附图-1。
    氧气检测器、切断阀仪表规格书见附表。
    3.仪表选型说明
    1）氧气气体检测器采用电化学探头。
    2）切断阀采用气动切断球阀。
    3）氮气补气总管上配置涡街流量计进行氮气流量监测。
    4.安装布置方案
    1）氧气浓度检测器通过透光孔安装在储罐拱顶与内浮盘之间，为保证不影响储罐内浮盘的正常升降，氧气检测器的安装高度宜为储罐内浮盘之上300mm。
    2）罐顶氮气接口的开口方位宜位于罐顶中心部位，氮气管道在罐内部分采用橡胶软管。为保证换气效果良好，氮气橡胶软管出口宜接近浮盘。可在氮气橡胶软管出口连接一个环形不锈钢管，
    管壁水平方向上开若干个通气孔，用于向四周喷射氮气。环形不锈钢管应固定安装在浮盘上。
    3）储罐之间设置DN150气相联通管道，每个储罐的气相联通管道均应设置管道阻火器，阻火器应选用安全性能满足要求的产品。阻火器应尽量靠近储罐接口安装，每个储罐的气相联通管道均
    应设置截断阀。气相联通管道宜在罐顶之间跨接。若罐间距较大，气相联通管道需要设在地面时，应在管道的低点设置排凝管及阀门。
    4）在储罐罐顶中心位置安装带阻火器的呼吸阀，呼吸阀的数量及规格推荐如下：

                        呼吸阀选用表

         储罐公称容量（m3）   呼吸阀数量×公称直径（mm）
             1000                    1×200
             2000                    2×150
             3000                    2×200
             4000                    2×200
             5000                    2×250
            10000                    2×300
            20000                    3×300
            30000                    4×300
            50000                    4×300
