一、什么是鹤管?
     鹤管是由转动灵活、密封性好的旋转接头与管道串联起来，用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。
     关键部件旋转接头，采用精密数控机床加工，内藏双滚道支承结构，转动灵活，轻便可靠。外圈选用合金钢、内圈选用不锈钢或衬聚四氟乙烯，保证其能够安全、可靠的用于高温、低温、强腐蚀性 的介质。
     密封圈采用增强聚四氟乙烯材料，内衬不锈钢弹性支承环、密封经抛光处理，具有优越的自润滑性及超强的耐腐蚀性。
     常见的产品类型
     汽车下装鹤管
  1、汽车底部装油鹤管技术指标
（1）汽车底部装油鹤管
     型号：QLH100-002023D，规格：DN100，PN1.6Mpa
     型号：QLH100-002020D，规格：DN100，PN1.6Mpa
     型号：QLH100-002017D，规格：DN100，PN1.6Mpa
（2）接口法兰标准：DN100，PN1.6MPa
（3）内臂长：无内臂
（4）外臂长：2.0 米
（5）垂直管长：1.7米，2.0米，2.3米。
（6）对位范围：0～3.0米
（7）水平旋转角度：0°～+340°
（8）垂直旋转角度：-30°～+85°
（9）一人轻松操作
（10）任意位置处于平衡状态
（11）密封泄漏：5年不泄漏
（12）技术参数完全满足甲方的要求
2、技术特点说明
（1）组成：a. 回转器接头  b.水平臂    c. 平衡机构   d. 垂臂     e. 干式分离阀（母端） f.接口法兰 g. 停靠装置   h. 导静电装置
（2）技术特点说明
a. 回转接头:
 ① 为引进德国技术加工而成，需数控车床加工、要求较高，内圈为不锈钢材质，外圈为45#钢调质处 理，结构小巧、灵活。
② 回转器的密封分为主密封及辅助密封，主密封为聚四氟乙烯带不锈钢弹片的唇型密封件，含有碳纤维，起润滑作用，耐高温、抗低温。辅助密封为两件“C”型密封圈，起防尘作用。
③ 回转器内圈与主密封件接触面为主密封面，因内圈为不锈钢材质故主密封面永不生锈。
④ 此回转器为德国技术，处于国内领先水平。
b. 水平臂:材质：碳钢，长度：2.0 米，过流液体，与内臂可调节鹤管的对位范围。对位范围为0～3.0 米。
c. 平衡机构：材质：碳钢，平衡系统由耳片、支架、平衡器组成，平衡系统为压簧平衡方式，为我公司专利产品，专利号为：ZL 93 2350033.X，平衡系统使鹤管在-20°～+85°范围内
   任意平衡。
d. 垂臂：为橡胶软管
e. 干式分离阀母端（API 快速接头母端）
（1）符合API RP1004标准
（2）采用干分离（Dry Break）技术
（3）使用寿命优于5年。
（4）带有防拉断措施。
（5）连续三次操作漏油＜10ml。
（6）美国OPW产品
（7）规格：DN100，型号：1005E-AL4040（母端）
f.接口法兰 ：DN100，PN1.6MPa法兰标准《凸面对焊钢制法兰》GB/T9115.1-2000。材质：碳钢，与用户接口法兰相连。
g. 停靠装置
  固定API快速接头
h. 导静电装置：铜材，在回转器及法兰两边都采用静电跨接线连接，可有效的消除静电积蓄。
二、售后服务承诺
1、质保期：质保期为贰年，质保期内出现的质量问题由供方免费维修或更换。
2、售后服务承诺：
  a) 及时向买方提供符合合同规定的全部技术资料和图纸。
  b)免费指导买方按卖方的技术资料和图纸要求进行安装、试运行、试生产。
  c)卖方服务响应时间为36小时以内，即卖方在接到买方的要求后36小时之内赶到现场进行技术服务。
  d)对于买方选购的与合同设备有关的配套设备，卖方将主动提供满足设备接口要求的技术条件和资料。
  e)严格执行买卖双方就有关问题召开会议的纪要或签订的协议。
  f)随时满足买方对备品配件的要求。
  g)无论在任何情况下，卖方绝不以任何理由去刁难买方。
  h) 终身搞好维护工作，随叫随到。
3、售后服务内容
（1）指导买方按卖方的技术资料和图纸要求进行安装、试运行、试生产。
（2）更换回转器的密封件，调节平衡系统。
（3）处理其他未知情况。
4、培训内容
（1）培训操作人员怎样正确使用汽车顶部装油鹤管、汽车底部装油鹤管。
（2）培训维护人员了解鹤管的工作原理。
（3）培训维护人员如何排除故障。
（4）培训时间：2天
（5）地点:施工现场。
三、方案图
四、附件

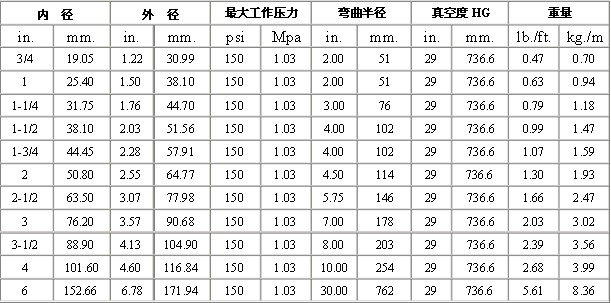

1、橡胶软管说明
   PLICORD® FLEXWING®   PETROLEUM
   应用范围：该软管在油罐车或车间工厂设备中输送汽油、油和其它芳香类物质含量不高于50%的石油产品，可在压力、重力引流下，或全吸式引力作用下工作。
   结构：
（1）软管内层：丁腈(Nitrile)合成橡胶（耐油）
（2）软管外层：黑色（带有红色螺旋条纹）或红色（带有白色螺旋条纹）的丁腈聚氯乙烯共混胶(Chemivic)；表面光滑；环裹磨光。
（3）增强层：带有金属螺旋线的螺旋合成纤维层
（4）温度：-35°F ~~200 °F (-37° C ~~ 93°C)
（5）包装：100英尺长,成卷且塑料薄膜多层包装。
（6）商标标识：无商标
（7）连接：建议配套使用固特异的Insta-Lock Cam & Groove 接头。请参阅254页的接头产品说明。
（8）无库存/样品: 请参看334页的特殊产品最低订购量。
（9）订购编码：543-109(黑色) 543-110 (红色)


汽车罐车发油鹤管
 一、用途
     适用于各类石油库发放各类燃料油，也可用于化工及其它行业收、发各类液体原料的灌装作业。
 二、型号说明



    （1）接口法兰（2）基础回转器（3）水平短管（4）平衡器 （5）升降臂（6）放空阀 （7）头部回转器（8）垂直插入管（9）水平回转器
 三、 技术参数
     型号      直径 mm     公称压力 MPa      工作半径mm      水平回转        升降角度         基础法兰
     QH65        65            0.6           1400／2600     0°～360°      -5°～60°     DN65 PN1.6MPa
     QH80        80            0.6           1400／2600     O°～360°      -5°～60°     DN80 PNl.6MPa
     QHl00      100            0.6           1400／2600     0°～360°      -5°～60°     DNl00 PNl.6MPa
四、 产品本体材料选用：
    低碳钢、不锈钢、铝合金等材质。
五、密封材料：耐油丁腈橡胶、氟橡胶。
六、 安装：
  （1）发油台与鹤管连接处配有相应的标准法兰，并保证基础法兰牢固可靠，法兰盘距地面高度为2.1～2.2米，鹤管吊装时法兰盘距地面高度为2.7～2.8米。
  （2）产品出厂时已做密封性试验，用户安装时只需参照结构示意图，先将水平短管与发油台上基础法兰连接好，然后连接水平短管与升降臂组，最后安装平衡器，连接平衡器拉杆。
  （3）总装完毕后，进行平衡器的调整，先将升降臂举至约60°以上拧下平衡 器尾端盖，调节螺杆使鹤管-15°～60°范围内能停稳即可。
七、使用与保养：
  （1）牵引鹤管时，应用力均匀，避免撞击。
  （2）作业完毕后，须将鹤管推至发油台一侧，并将鹤管升降臂推至60°位置，使平衡器处于放松状态。
  （3）用户应建立健全维修保养制度，经常检查鹤管的工作情况，做好维护保养工作。
