连云港名扬石化设备制造有限公司-汽车顶底部装车鹤管简单介绍以及常见的产品型号
发布时间:2014-2-10 点击次数:3227

常见的产品类型
1、汽车底部装油鹤管技术指标
(1)汽车底部装油鹤管
型号:DN100-AL2503    规格:DN100   PN-0.08-+2.5Mpa
型号:DN100-AL2504    规格:DN100   PN-0.08-+2.5Mpa
(2)接口法兰标准:DN100,PN1.6MPa
(3)内臂长:1.0 米
(4)外臂长:1.25 米
(5)立柱高:1.3米
(6)对位范围:0~3.0米
(7)水平旋转角度:0°~+340°
(8)垂直旋转角度:-30°~+85°
(9)一人轻松操作
(10)任意位置处于平衡状态
(11)密封泄漏:5年不泄漏
(12)技术参数完全满足甲方的要求
2、技术特点说明
(1)组成:a.旋转接头  b.内臂    c. 平衡机构   d. 外臂     e. 干式分离阀(母端) f.接口法兰 g. 停靠装置   h. 导静电装置
(2)技术特点说明
a. 旋转接头:
① 为引进德国技术加工而成,需数控车床加工、要求较高,内圈为不锈钢材质,外圈为45#钢调质处 理,结构小巧、灵活。
② 旋转接头的密封分为主密封及辅助密封,主密封为聚四氟乙烯带不锈钢弹片的唇型密封件,含有碳纤维,起润滑作用,耐高温、抗低温。辅助密封为两件“C”型密封圈,起防尘作用。
③ 旋转接头圈与主密封件接触面为主密封面,因内圈为不锈钢材质故主密封面永不生锈。
④ 旋转接头为德国技术,处于国内领先水平。
b. 内臂:材质:碳钢,长度:1 米,过流液体,与外臂可调节鹤管的对位范围。对位范围为0~3.0 米
c. 平衡机构:材质:碳钢,平衡系统由耳片、支架、平衡器组成,平衡系统为压簧平衡方式,平衡系统使鹤管在-20°~+85°范围内任意平衡。
d. 外臂:材质:碳钢,长度:1.25 米,过流液体,与内臂可调节鹤管的对位范围。对位范围为0~3.0 米。
e. 干式分离阀母端(API 快速接头母端)
(1)符合API RP1004标准
(2)采用干分离(Dry Break)技术
(3)使用寿命优于5年。
(4)带有防拉断措施。
(5)连续三次操作漏油<10ml。
(6)美国OPW产品
(7)规格:DN100,型号:1005E-AL4040(母端)
f.接口法兰 :DN100,PN1.6MPa法兰标准《凸面对焊钢制法兰》GB/T9115.1-2000。材质:碳钢,与用户接口法兰相连。
g. 停靠装置 固定API快速接头
h. 导静电装置:铜材,在回转器及法兰两边都采用静电跨接线连接,可有效的消除静电积蓄。
二、售后服务承诺
1、质保期:质保期为壹年,质保期内出现的质量问题由供方免费维修或更换。
2、售后服务承诺:
a)及时向买方提供符合合同规定的全部技术资料和图纸。
b)免费指导买方按卖方的技术资料和图纸要求进行安装、试运行、试生产。
c)卖方服务响应时间为36小时以内,即卖方在接到买方的要求后36小时之内赶到现场进行技术服务。
d) 对于买方选购的与合同设备有关的配套设备,卖方将主动提供满足设备接口要求的技术条件和资料。
e)严格执行买卖双方就有关问题召开会议的纪要或签订的协议。
f)随时满足买方对备品配件的要求。
g)无论在任何情况下,卖方绝不以任何理由去刁难买方。
h)终身搞好维护工作,随叫随到。
3、售后服务内容
(1)指导买方按卖方的技术资料和图纸要求进行安装、试运行、试生产。
(2)更换回转器的密封件,调节平衡系统。
(3)处理其他未知情况。
4、培训内
(1)培训操作人员怎样正确使用汽车顶部装油鹤管、汽车底部装油鹤管。
(2)培训维护人员了解鹤管的工作原理。
(3)培训维护人员如何排除故障。
(4)培训时间:2天
(5)地点:施工现场。
汽车罐车发油鹤管
一、  用途
适用于各类石油库发放各类燃料油,也可用于化工及其它行业收、发各类液体原料的灌装作业。
二、 型号说明


三、 技术参数
型号    直径 mm   公称压力 MPa       工作半径mm      水平回转    升降角度    基础法兰
AL1401/   50         1.0~2.5        1400/2600      0°~360°  -5°~60°  DN50 PN1.6MPa
AL1402/   80         1.0~2.5        1400/2600      O°~360°  -5°~60°  DN80 PN1.6MPa
AL1403/     100        1.0~2.5        1400/2600      0°~360°  -5°~60°  DNl00 PNl.6MPa
AL1412R     150        1.0~2.5        1400/2600      0°~360°  -5°~60°  DNl50 PNl.6MPa
四、 产品本体材料选用
低碳钢、不锈钢、铝合金等材质。
五、 密封材料:
耐油丁腈橡胶、氟橡胶。
六、 安装:
(1)发油台与鹤管连接处配有相应的标准法兰,并保证基础法兰牢固可靠,法兰盘距地面高度为2.1~2.2米,鹤管吊装时法兰盘距地面高度为2.7~2.8米。

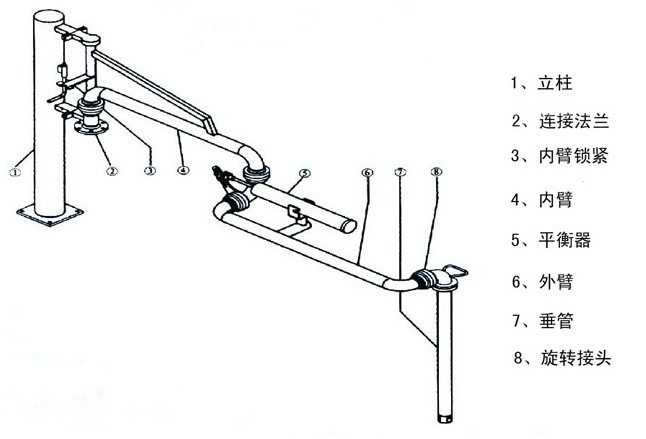

(2)产品出厂时已做密封性试验,用户安装时只需参照结构示意图,先将水平短管与发油台上基础法兰连接好,然后连接水平短管与升降臂组,最后安装平衡器,连接平衡器拉杆。
(3)总装完毕后,进行平衡器的调整,先将升降臂举至约60°以上拧下平衡 器尾端盖,调节螺杆使鹤管-15°~60°范围内能停稳即可。
七、 使用与保养:
(1)牵引鹤管时,应用力均匀,避免撞击。
(2)作业完毕后,须将鹤管推至发油台一侧,并将鹤管升降臂推至60°位置,使平衡器处于放松状态。
(3)用户应建立健全维修保养制度,经常检查鹤管的工作情况,做好维护保养工作。
