鹤管可广泛用于化学工业及其他行业收发各类液体原料那么什么是气动火车鹤管?
发布时间:2014-5-26 点击次数:1415


    鹤管顾名思义,一种可以伸缩移动的管子,多用于石油、化工码头液体装卸,管内介质如油、水等。常见规格8“—20“不等

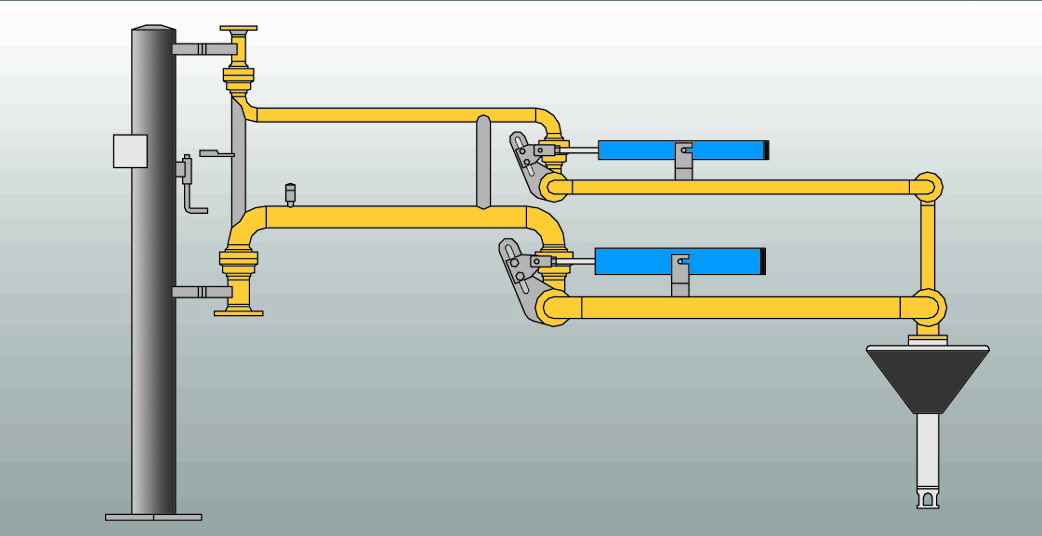

    一种气动火车鹤管,其内外臂均由软管所构成,并通过小车悬挂在一钢性悬臂梁上。小车可沿悬臂梁的轴线运动,悬臂梁由气缸驱动而自由升降,并同时可随支架一起绕固定轴旋转。气缸的动作是通过一装在立柱上控制箱内的控制阀操纵。

    为了方便在槽车上操纵,也可通过装在悬臂梁前端的控制阀操作,在悬臂梁的前端还装有一对位操作把手,同时在鹤管上还设置了放空装置和视镜观察装置。该鹤管操作灵活、对位方便、省力,可广泛用于石油化工行业的液体灌装作业中。

    本实用新型涉及一种火车(或汽车)槽车装载稠油及化工产品的装置。它由主回转油管、横向管、副回转油管、弯管、垂直回转油管、长油管依次连接而成,三个回转油管均由气动马达驱动变速传动机构,使外管绕内管回转,三个回转油管的依次回转,实现鹤管和槽车口的对位,并伸入或离开槽车。本实用新型可实现全气动操作,减轻工人劳动强度,提高储运自动化水平。
